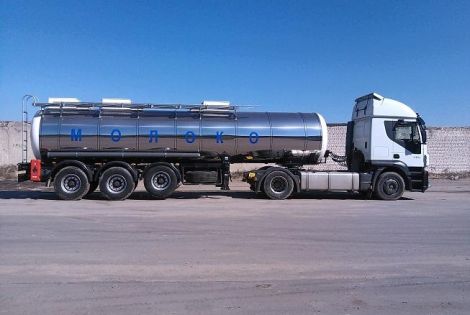

Полуприцепы-цистерны для транспортировки пищевых жидкостей объемом от 15 до 40 куб.м.
|
Вместимость
|
От 15 до 40 м3.
|
|
Количество секций, их вместимость
|
От 1 до 6, по согласованию с Заказчиком.
|
|
Форма цистерна
|
Цилиндрическая, постоянного сечения с внутренними ребрами жесткости (волнорезами) торосферической формы.
|
|
Тип конструкции:
|
Безрамная
|
|
Материал цистерны
|
Пищевая нержавеющая сталь AiSi 304.
Толщина обечайки – 4 мм, днищ – 5 мм.
|
|
Изоляция и обшивка
|
Изоляционный материал – пенополиуретан (ППУ) 50-75 мм,
фольгированный ISOVER 150-200 мм.
Материал наружной обшивки – лист зеркальной нержавеющей стали, лист окрашенного алюминия. Облицовочные пластиковые торосферические днища.
|
|
Шасси
|
Рама сварной балочной конструкции, состоит из 2-х лонжеронов
таврового сечения, сваренных из полосовой низколегированной стали; лонжероны связаны между собой поперечными балками.
|
|
Шины
|
Дисковые, бескамерные. Шины размерности 385/65R22,5,
стальные колесные диски 11,75 х 22,5. Корзина для запасного колеса. Крылья из ПВХ с кронштейнами.
|
|
Подвеска
|
Зависимая, пневматическая или рессорно-балансирная с односкатной или двухскатной ошиновкой. Две или три оси производства BPW (Германия) или ТОНАР (Россия). Оси грузоподъемностью 3 х 9 тонн или 3 х 12 тонн
Тормозные механизмы барабанные или дисковые. Передняя ось подъемная.
|
|
Тормозная система
|
Рабочая
|
Стояночная
|
|
Двухпроводная, с пневматическим приводом с ABS VCS 2S/2M фирмы WABKO.
|
От пружинных энергоаккумуляторов на 2-у и 3-ю ось
|
|
Шкворневая плита
|
2-х или 3,5 дюймовая. Сменная на болтах, шкворень Georg Fisher.
|
|
Опорное устройство
|
BPW (Германия). Двухскоростной механизм подъема. Максимальный ход опорной плиты 450 мм.
|
|
Окраска
|
Двухкомпонентной грунт-эмалью в цвет по желанию Заказчика.
|
|
Система налива
|
Верхний налив. Заливная горловина DN500 с откидной крышкой и прокладкой.
|
|
Система слива
|
Гравитационный или принудительный слив (с помощью насоса) через донный клапан и резьбовой сливной штуцер Dу 80. Донный клапан на каждый отсек. Блок управления донными клапанами.
|
|
Напорно-всасывающие рукава
|
Dу 80 – 2 шт, пеналы для рукавов.
|
|
Система безопасности
|
Противооткатные упоры – 2, инструментальный ящик, огнетушитель, ящик для огнетушителя.
|
|
Площадка обслуживания
|
Нескользящая площадка обслуживания из просечного листа, лестница с нескользящими звеньями.
|
|
Электрика
|
Электрооборудование 24В (Франция).
|
|
Сертификация
|
Продукция сертифицирована Госстандартом РФ, имеет одобрение типа транспортного средства и соответствует требованиям ППОГАТ.
|
|
Дополнительное оборудование
|
1. Подогрев системой WEBASTO
2. Паровые трубы Dу76
3. Система мойки
4. Насосная установка
4.1. насос НЦС-50 с гидроприводом от коробки отбора седельного тягача.
4.2. насос МХМН-803 или 804(Calpeda) с приводом от электродвигателя с напряжением 220 В
|
Возможно изготовление на осях «ТОНАР» (Россия).
